3D.EasyTeach
Intuitives Roboteranlernen für automatisierte Lackierpfade
3D.EasyTeach verwandelt manuelle Lackierbewegungen in wenigen Minuten in eine automatisierte, präzise und wiederholgenaue Roboterbahn und das komplett ohne Programmierkenntnisse.
Mit 3D.EasyTeach wird die Automatisierung manueller Lackierprozesse so unkompliziert wie noch nie. Das System nutzt präzises Infrarot-Motion-Tracking, um die manuelle Führung einer Lackierpistole exakt aufzuzeichnen und diese Bewegung anschließend in eine optimierte Roboterbahn zu übertragen. Bediener führen die Lackierpistole wie gewohnt und sehen anschließend, wie ihre eigene Arbeitsweise direkt in ein reproduzierbares Roboterprogramm umgesetzt wird. Aufwendiges Programmieren entfällt vollständig, da sämtliche Arbeitsschritte softwaregestützt optimiert und automatisch in die passende Bewegungslogik übersetzt werden.
Die intuitive Benutzeroberfläche ermöglicht es, neue Bauteile schnell einzulernen und Bewegungsabläufe mit wenigen Klicks zu verfeinern. So entsteht aus einem zunächst manuellen Prozess eine stabile, wirtschaftliche und wiederholgenaue Lackieranwendung, die besonders für Kleinserien, Prototypen und variantenreiche Fertigung enorme Vorteile bietet. Mit 3D.EasyTeach automatisieren Unternehmen ihre manuelle Lackierung in kürzester Zeit und profitieren von hoher Prozesssicherheit und konstanten Ergebnissen.

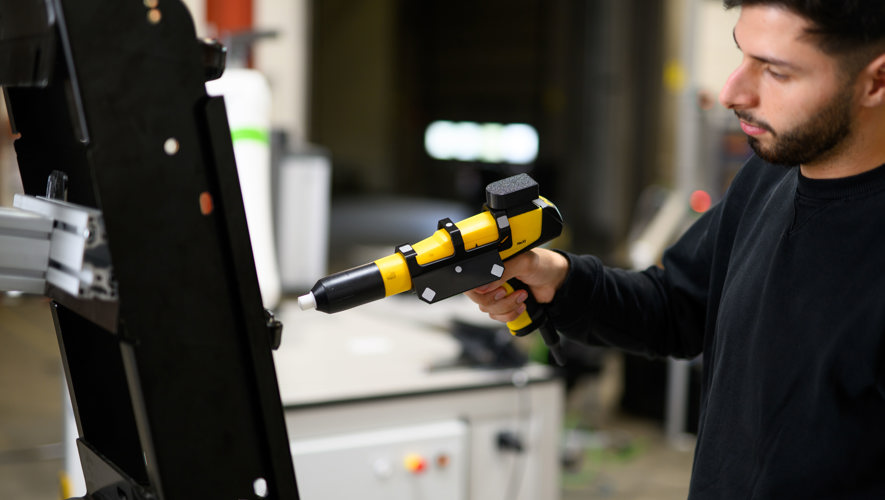

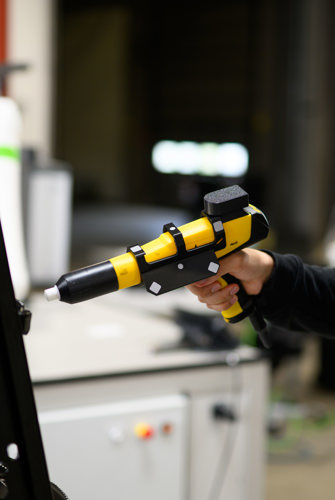

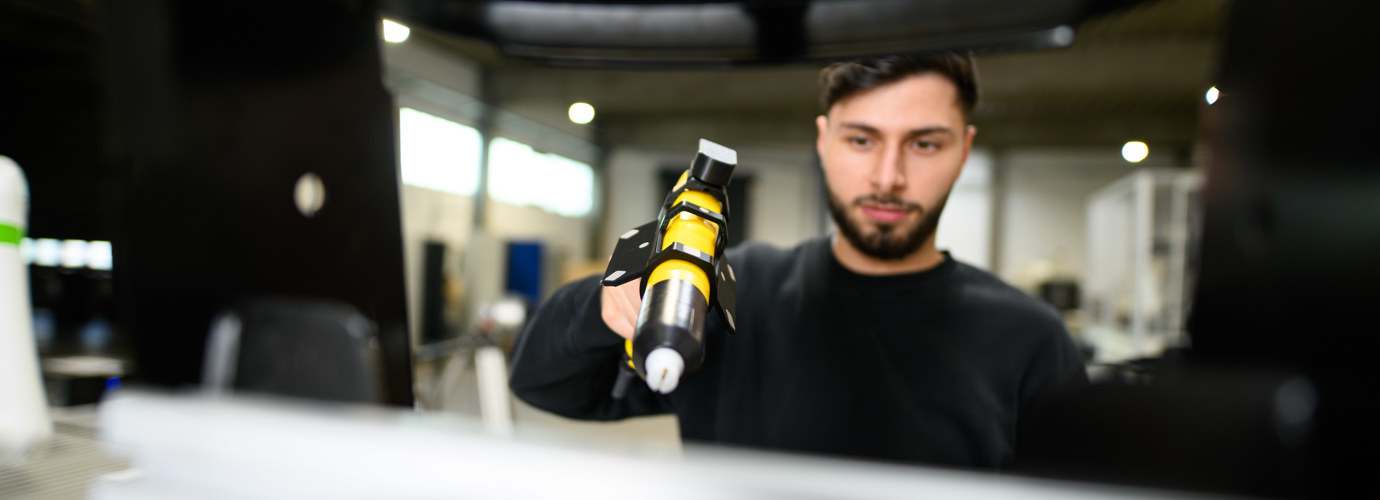

Handgeführte Lackierpistole (Teaching-Prozess)
Das Bild zeigt die manuelle Führung der Lackierpistole, bei der der Bediener dem Roboter die gewünschte Lackierbewegung demonstriert. Diese reale Handbewegung bildet die Grundlage für die spätere, automatisierte Roboterbahn.

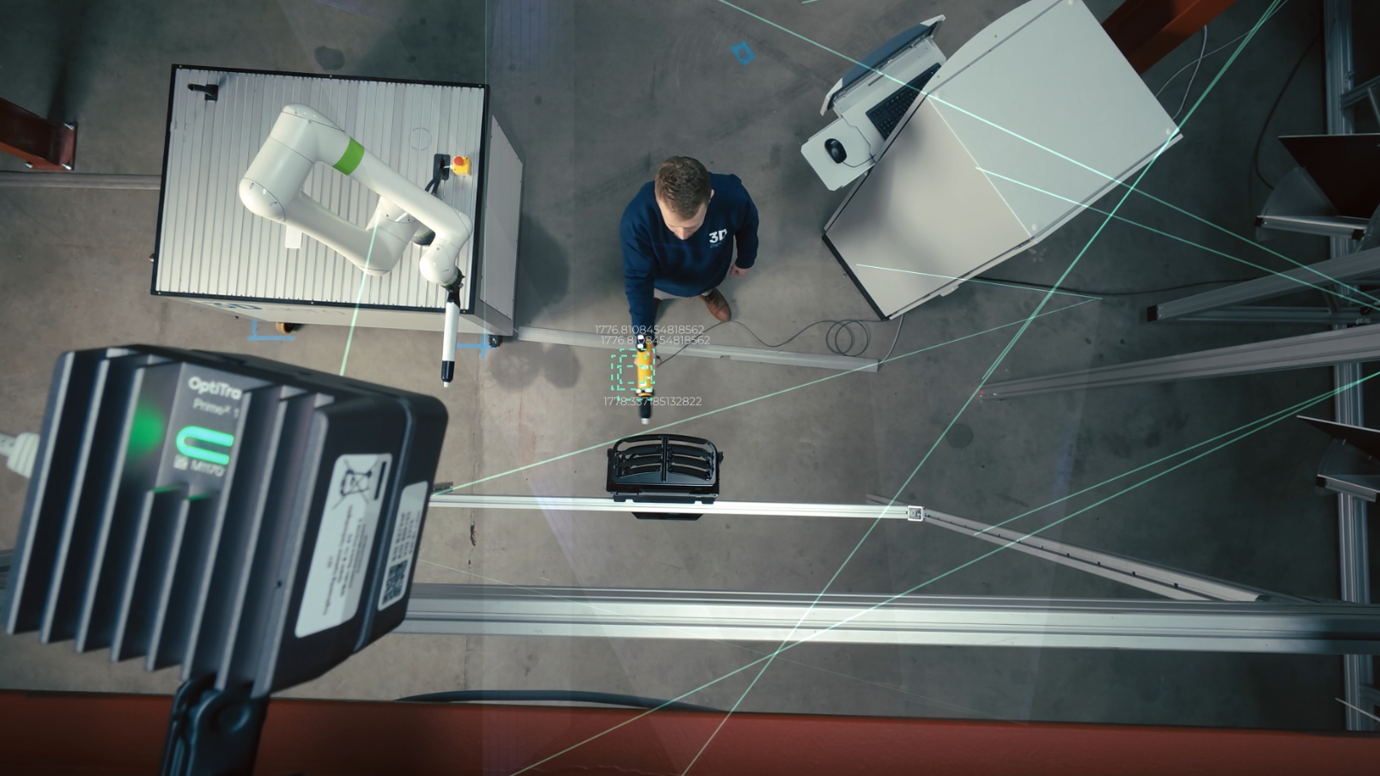

Motion-Tracking durch Sensoren
Hier sind die Infrarotkameras und Motion-Tracking-Sensoren zu sehen, die die Handbewegungen hochpräzise erfassen. Sie registrieren jede Position und Orientierung der Lackierpistole und machen daraus ein genaues digitales Bewegungsmodell.

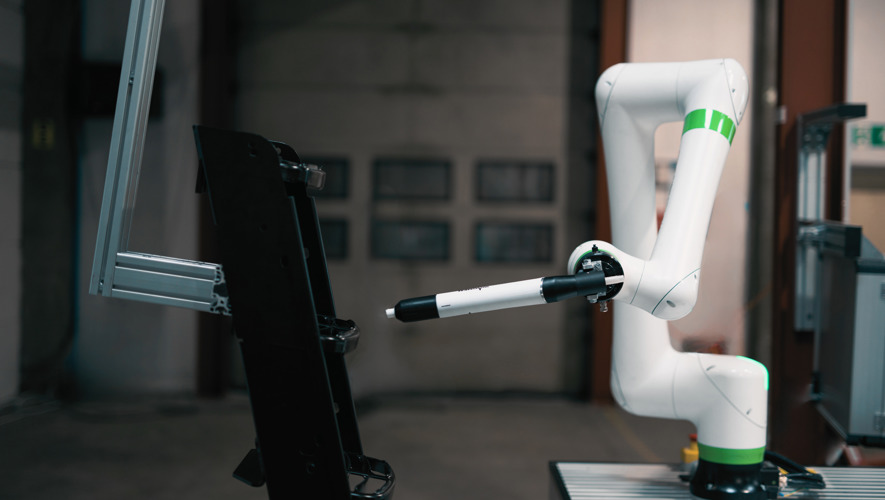

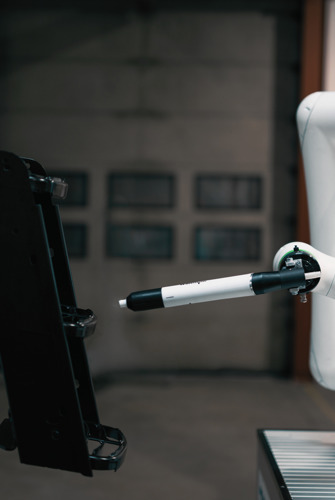

Automatisierter Lackierpfad (Roboter führt Bahn aus)
Das Bild zeigt den Roboter, wie er den zuvor erlernten Lackierpfad selbstständig abfährt. Die Bewegung entspricht exakt der zuvor manuell ausgeführten Bahn und sorgt für ein gleichbleibend hochwertiges Lackierergebnis.Technische Daten
Max. Sichtfeld
bis zu 4 m hoch, unbegrenzte Bodenfläche
Max. Reichweite
5 m
Tracking Genauigkeit
+/- 0,5 mm
Max. Geschwindigkeit im Line-Tracking
10 m/min
Roboterprogrammiersprache
Fanuc, ABB, Kuka und nach Kundenanforderung
